Motores de Indução

Introdução

 O motor de indução converteu-se no tipo

 de motor mais usado na industria.

 Este facto deve-se à maioria dos

 sistemas actuais de distribuição

 de energia eléctrica serem de corrente

 alternada. Comparando com o motor

de corrente contínua, o motor de indução

 tem como vantagem a sua simplicidade,

 que se traduz em baixo custo e máxima

 eficácia com manutenção mínima.

 O rendimento é elevado para média

e máxima carga, e pode-se assegurar

 um bom factor de potência com uma

selecção correcta.

 Download do Arquivo



Continue lendo

Nova padronização de plugues e tomadas



 INTRODUÇÃO

  Irrepreensível sob o aspecto da

segurança, a padronização

brasileira de plugues e

tomadas prediais estabelece,

finalmente, uma linguagem

própria e unificadora nessa

área. Além disso, ela coroa o

processo de certificação

compulsória, cujo objetivo é

garantir que todos os plugues e

tomadas comercializados no

país atendam padrões de

qualidade. E os primeiros

produtos conforme a

padronização já começam a chegar ao mercado.

Download do Arquivo

Continue lendo

Curso de Manutenção de TV CCE



TREINAMENTO CCE LINHA HPS

HPS 14 / 2080

HPS 14 / 2081 / 14R

HPS 14 / 2091

HPS 21 / 27 / 2981

Continue lendo

Curso de Manutenção de Microondas

I – INTRODUÇÃO

O Forno Microondas foi um dos eletrodomésticos que mais aumentou sua utilidade nos lares

brasileiros. Devido ao aumento do número de aparelhos no mercado, iniciaremos um curso

bem rápido e prático para preparar técnicos em conserto deste tipo de aparelho.

1.Ferramentas para trabalhar com microondas:

⇒Alicates de bico e corte;

⇒Chaves Phillips de vários tamanhos. Uma das mais usadas é a 3/16 x 10 ou 3/16 x 12;

⇒ Chaves de fenda;

⇒Multitester de preferência com escala de X10K;

⇒Vidro vazio para encher de água e testar o aquecimento do forno.

2.  Cuidados básico a serem tomados durante o conserto de um microondas:

O forno microondas funciona com alta tensão e alta corrente, além do perigo da irradiação

das microondas. Por isto tomaremos alguns cuidados básicos durante o conserto:

a.  NUNCA colocar a mão ou objeto metálico nos pontos de alta tensão com o forno ligado;

b.  NÃO aproximar nenhum objeto de metal do magnetron com o forno ligado;

c.  NÃO medir a tensão no filamento do magnetron;

d.  Não ligar o forno se a porta ou a cavidade do forno estiverem muito enferrujada;

e.  Verificar se a vedação da porta está boa para não vazar microondas prejudiciais à saúde;

f.  Verificar se as travas da porta estão boas;

g.  Peças enferrujadas devem ser trocadas de preferência.

II – O QUE SÃO MICROONDAS E COMO ELAS COZINHAM

Microondas são ondas eletromagnéticas de alta freqüência entre 900 e 300.000 MHz. Dentro

do forno há um componente chamado MAGNETRON que produz microondas na freqüência

de 2.450 MHz. Estas ondas aumentam bastante a vibração das moléculas de água (H2O) dos

alimentos. Assim os alimentos  aumentam a temperatura e cozinham de fora para dentro.

Esta freqüência (2.450 MHz) é a de ressonância (máxima vibração) da água. Abaixo vemos o

aspecto físico do magnetron e a atuação das microondas:

Download do Arquivo

Continue lendo

Curso de Treinamento de DVD Panasonic



INDICE:

1.0- DESCRIÇÃO GERAL .......................................................... 1-04

1.1- Características do DVD ...................................................... 1-04

1.2- Características do Disco .................................................... 1-06

1.3- Características da Cabeça Óptica ................................... 1-10

1.4- Processamento do Sinal de Vídeo ................................... 1-11

1.5- Processamento do Sinal de Áudio ................................... 1-12

1.6- Função Servo ........................................................................ 1-13

1.6.1- Motor do Disco: Controle de Rotação

1.6.2- Foco: Correção de Mudança de Superfície

1.6.3- Trilhamento: Correção de Mudança Central

1.6.4- Percurso: Correção do Transporte

2.0- DESCRICÃO DO CIRCUITO ............................................. 1-14

2.1- Sistema de Controle & Operação do Circuito ................. 1-14

2.2- Pre-Amp .................................................................................. 1-14

2.3- Circuito Servo ....................................................................... 1-16

2.3.1- Fluxo de Controle (de Power ON para Standby)

2.3.2- Princípio de Distinção dos Tipos de Disco

2.3.3- Princípio do Foco de Extração

2.3.4- Circuito Servo de Travessia

2.3.5- Circuito Servo de Tracking

2.3.6- Circuito Servo de Foco

2.3.7- Circuito Servo do Motor do Disco

2.4- Circuito de Vídeo ................................................................. 1-26

2.4.1- Canal de Leitura

2.4.2- Controlador Óptico de Disco (ODC)

2.4.3- Organizador

2.4.4- Decodificador de Vídeo (V-DEC)

2.5- Circuito de Áudio ................................................................. 1-32

2.5.1- CD-DSP

2.5.2- Decodificador de Áudio (A-DEC)

2.6- Circuito da Fonte de Alimentação .................................... 1-35

3.0- SUGESTÕES DE SERVIÇO .............................................. 1-36

3.1 Códigos de Erro ................................................................... 1-36

3.2 Circuito de Áudio ................................................................. 1-36

3.3 Circuito de Vídeo ................................................................. 1-37

3.4 Circuito da Fonte de Alimentação .................................... 1-44

PARTE 2

TEORIA DA PRIMEIRA E DA SEGUNDA GERAÇÃO

1.0- DESCRIÇÃO GERAL .......................................................... 2-2

1.1- DVD-A150/A110 ................................................................... 2-2

1.2- DVD-A350/A310 ................................................................... 2-3

1.3- DECODIFICADOR AC-3 AVANÇADO .............................. 2-3

1.4- DVD-L10/P10 ........................................................................ 2-4

1.5- CARACTERÍSTICAS COMUNS ......................................... 2-5

1.5.1- 10 bits Vídeo DAC (Conversor DA)

1.5.2- Áudio DAC 96KHz/24 bits

1.5.3- Som Surround Virtual (VSS)

1.5.4- Uso de Interace Gráfica

1.6- VSS - Função Surround Virtual ........................................... 2-6

2.0- CONFIGURAÇÃO LSI DA PRIMEIRA GERAÇÃO ......... 2-7

3.0- CONFIGURAÇÃO LSI DA SEGUNDA GERAÇÃO ........ 2-8

4.0- CI SAÍDA DE VÍDEO ............................................................. 2-9

4.1- Dicas de Serviço .................................................................. 2-11

5.0- TECNOLOGIA DO DVD DE MESA .................................. 2-12

5.1- DVD de Segunda Geração - Mapa de Comparação ..... 2-12

5.2- Diferenças da Primeira Geração de Mesa ...................... 2-13

5.2.1- Seleção de Modo de Imagem

5.2.2- Motor do Disco

5.3- Novas Características ......................................................... 2-13

5.3.1- Bateria Virtual (A350A/EB/EC/A450)

5.3.2- Saída de Vídeo com CI Codificador Externo

5.4- Karaokê (K510,A330, A130) ............................................. 2-14

5.4.1- Diagrama em Blocos de Áudio para Karaokê

6.0- DVD PORTÁTIL – L10 ....................................................... 2-16

6.1- Captador Óptico ................................................................... 2-17

6.2- Especificação óptica ............................................................ 2-19

6.3- Módulo .................................................................................... 2-19

6.3.1- Módulo DVD

6.3.2- Módulo CD

6.3.3- Circuito OPU

6.3.4- Conexão entre OPU e FEP

6.3.5- Elemento Óptico Múltiplo

6.4- Painel LCD ............................................................................ 2-23

6.4.1- Construção de Operação do Painel LCD

6.4.2- Operação do Circuito Drive LCD

6.4.3- Recepção do Módulo LCD

6.4.4- Especificações do Painel LCD

6.4.5- Limpeza do Módulo LCD

6.5- Fonte de Alimentação ......................................................... 2-27

6.6- Seqüência de ligação da fonte ......................................... 2-27

6.7- Dicas de serviço .................................................................. 2-29

PARTE 3

GUIA DE DEFEITOS

DVD-A100, A300 ............................................................................ 3-1

DVD-A350, A450, K500 ................................................................. 3-3

 Download do Arquivo

Continue lendo

Conserto de DVD

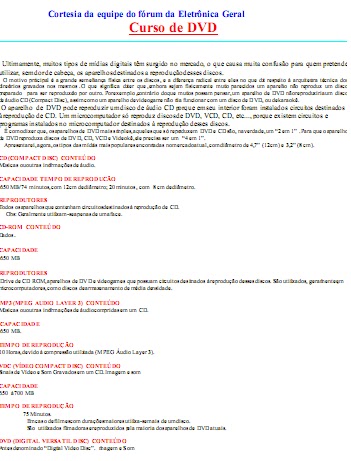

Introdução:

Ultimamente, muitos tipos de mídias digitais têm surgido no mercado, o que causa muita confusão para quem pretende
utilizar, sem dor de cabeça, os aparelhos destinados a reprodução desses discos.
   O motivo principal é a grande semelhança física entre os discos, e a diferença radical entre eles no que diz respeito à arquitetura técnica dos
diretórios gravados nos mesmos. O que significa dizer que, embora sejam fisicamente muito parecidos um aparelho não reproduz um disco
preparado    para ser  reproduzido por outro. Por exemplo, contrário do que muitos possam pensar, um aparelho de DVD não reproduziria um disco
de áudio CD (Compact Disc), assim como um aparelho de videogame não iria funcionar com um disco de DVD, ou de karaokê.
  O aparelho  de  DVD pode reproduzir um disco de áudio CD porque em seu interior foram instalados circuitos destinados
à reprodução de CD. Um microcomputador só reproduz discos de DVD, VCD, CD, etc..., porque existem circuitos e
programas instalados no microcomputador destinados à reprodução desses discos.
    É como dizer que, os aparelhos de DVD mais simples, aqueles que só reproduzem DVD e CD são, na verdade, um “2 em 1” . Para que o aparelho
de DVD reproduza discos de DVD, CD, VCD e Videokê, ele precisa ser  um  “4 em 1”.
    Apresentarei, agora, os tipos das mídias mais populares encontradas no mercado atual, com diâmetro de 4,7” (12 cm) e 3,2” (8 cm).



Download do Arquivo

Continue lendo
